Дробилка объемно-роторного типа «ДОР-2м»



  Назначение.

 Предназначена для тонкого помола угля и рудных материалов

  Основные параметры:

    Производительность  - 0,5÷10 т/час

     Мощность привода -  45÷55кВт

    Частота вращения ротора - 3000об\мин

     Размер загружаемых кусков - до 50мм

     Показатели дисперсности помола - 200-5 мкм

    Габаритные размеры 1200х1200х1910 мм

     Масса изделия 1250кг.

​

   Устройство и принцип работы

   Дробилка имеет пять рабочих камер, изготовленных из конструкционной стали и представляют собой кольца с определенной конфигурацией внутренней поверхности. При сборке кольца образуют внешний корпус дробилки. Четыре верхних кольца - это непосредственно статор диспергатора, пятое кольцо – корпус вентилятора. Ротор дробилки представляет собой вал, на котором расположены четыре диска и вентилятор.

      Все четыре камеры выполнены индивидуально, с учетом заданных параметров работы.

Вентилятор выполняет несколько функций: создание области вакуума в верхней части дробилки, для предотвращения выброса пыли во время работы; частичную просушку массы рабочего вещества, а также транспортировку рабочего вещества по трубопроводной системе в циклон.

    Подача угля в горловину дробилки производится при помощи шнекового дозатора.

​

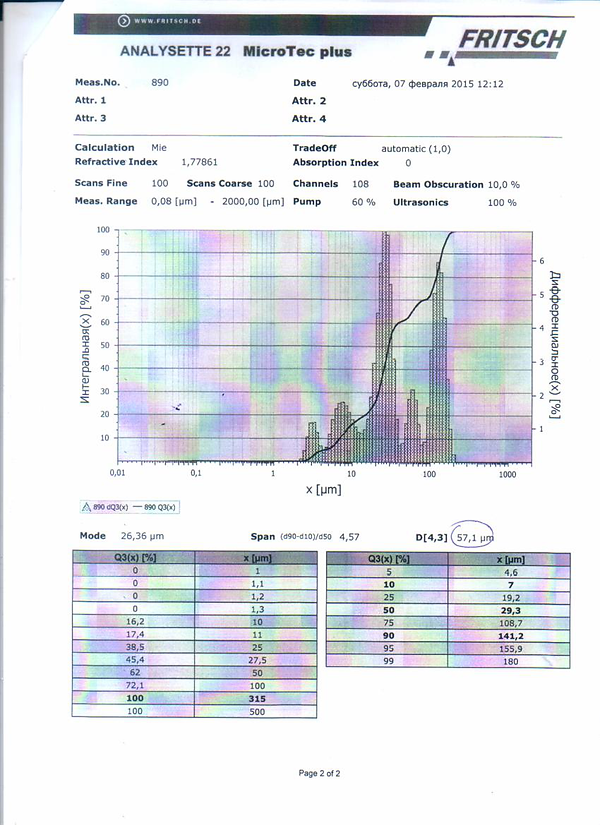

Гранулометрический состав.

​

​
